Van wens naar realisatie: Navitect II in 8 stappen
Vanuit beproefde principes voor prefab daken hebben wij onze PV-oplossing Navitect II ontwikkeld. Sindsdien wordt ons energiedak in toenemende mate toegepast! Maar wat gebeurt er eigenlijk zodra er voor Navitect II wordt gekozen? In deze acht stappen realiseren we het energiedak Navitect II!
Wensen in kaart brengen
Om een fraai energiedak te kunnen realiseren, kijken we samen naar de wensen van de opdrachtgever. Daarbij bepalen we aan welke energieprestaties het dak moet voldoen en wat het gewenste vermogen (Wattpiek) is. Als we dit weten, kunnen we beginnen met het basisontwerp.

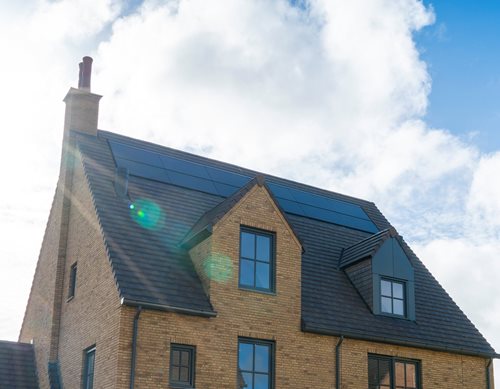

Dakvormgeving
Samen met de opdrachtgever bekijken we hoe de panelen op het dak worden gepositioneerd. Daarbij bepalen we de configuratie, de positie en de oriëntatie van de panelen. Zo werken we aan een esthetisch verantwoorde oplossing. De energiebehoefte zal mede bepalen welk type paneel wordt toegepast.

Offertetraject
Als duidelijk is hoe het energiedak gerealiseerd gaat worden, stellen we een offerte op. Hierin wordt het aantal PV-panelen, het type paneel, het aantal strings (ketens) en het type omvormer gespecificeerd. Na goedkeuring van de offerte en het door ons uitgewerkte plan, volgt er een opdrachtbevestiging die voor akkoord wordt getekend.

Engineering
Op basis van het eerder gemaakte basisontwerp wordt nu het dak inclusief de PV-oplossing op tekening gezet. Deze tekeningen worden ter controle aan de opdrachtgever verstrekt. Na akkoord op het ontwerp wordt de productie gestart.

Productie

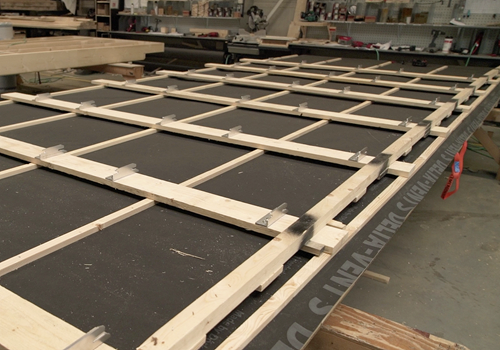

Het energiedak van Emergo is een complete oplossing van zowel het prefab dak als de PV-oplossing. Om het plaatsen van de panelen op de bouwplaats optimaal te laten verlopen, worden de dakelementen in de fabriek voorzien van het Navitect-montagesysteem. De gekozen PV-panelen worden op de robotstraat in onze fabriek voorzien van het bevestigingssysteem.

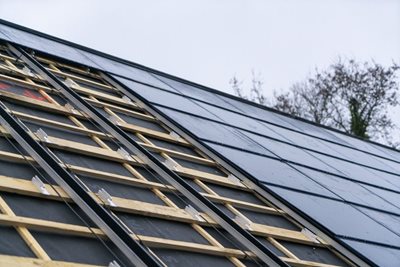

Montage

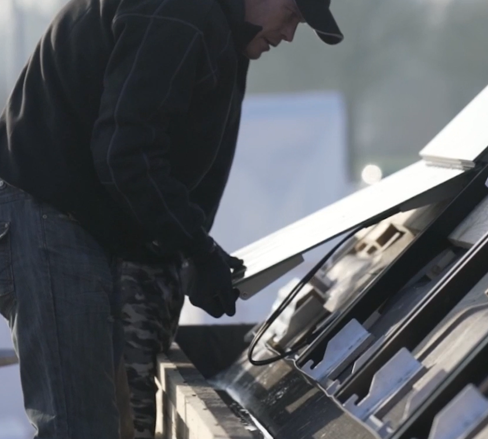

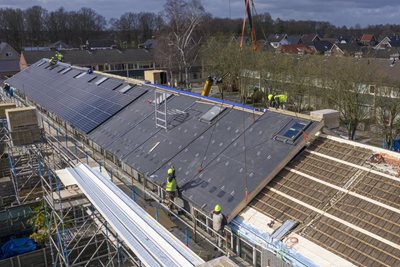

Nadat het prefab dak is geplaatst op de woning, kunnen aansluitend de PV-panelen worden gemonteerd. Hierbij werkt Emergo met QBISnl-geregistreerde monteurs.

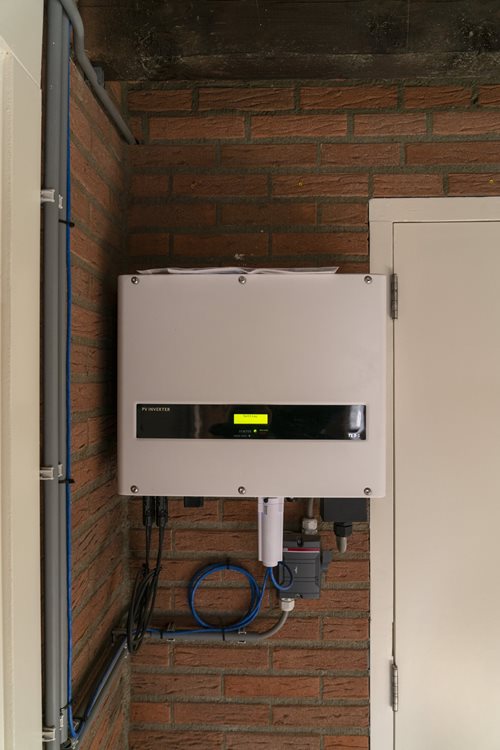

Aanbrengen omvormer en inbedrijfstelling
De omvormer wordt geplaatst en de complete PV-installatie wordt in bedrijf gesteld. Hierbij wordt een volledige opleveringscontrole uitgevoerd, waarbij het gehele systeem wordt getest conform de geldende normen.

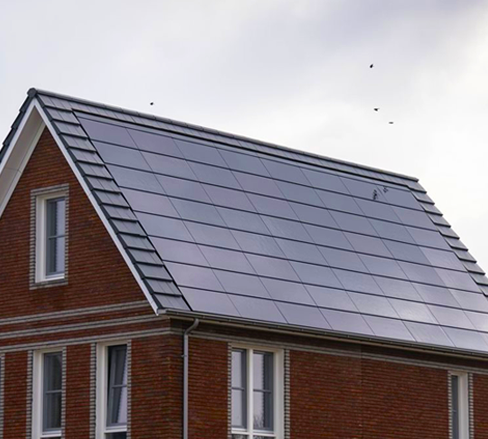

Oplevering en service
Na de inbedrijfstelling wordt het garantiecertificaat en de nodige documentatie, waaronder de handleiding, verstrekt. Beheer en service worden centraal georganiseerd.
Partners & Certificering
We werken samen met diverse partners om onze producten doorgaans te optimaliseren. De kwaliteit van onze PV-oplossing komt tot uiting in de certificeringen die we behaald hebben.










Gerelateerde publicaties
Lees hier verdiepende artikelen over Navitect en externe publicaties van onze partners
Navitect is getoetst aan het Bouwbesluit
Het Emergo Navitect II energiedak is getoetst aan het Bouwbesluit. Daarbij zijn testen uitgevoerd conform de NEN 7250:2014. Deze norm bepaalt de prestatie-eisen en beproevingsmethoden voor bouwkundige aspecten van zonne-energiesystemen en integratie ervan in daken en gevels. KIWA BDA Testing B.V. heeft alle benodigde testen uitgevoerd: waterdichtheid, windweerstand en vliegvuurbestandheid.

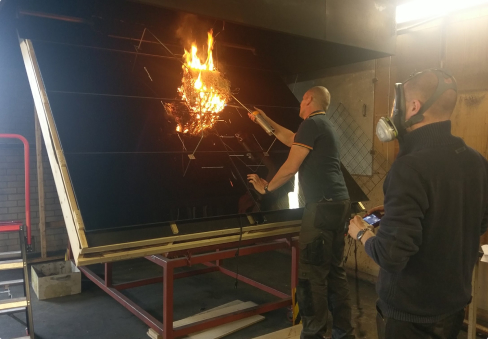

Bij deze test wordt beoordeeld of de complete dakconstructie inclusief het zonne-energiesysteem voldoende brandbestendig is. Op verschillende posities op het zonne-energiesysteem en dak wordt een brandende vuurkorf geplaatst. Dan wordt er gemeten in hoeverre de brand zich uitbreidt.
Bij Navitect II vallen alle testresultaten van de aansluitdetails binnen de norm. Aanvullende maatregelen ten behoeve van de vliegvuurbestendigheid zijn daarom niet nodig.

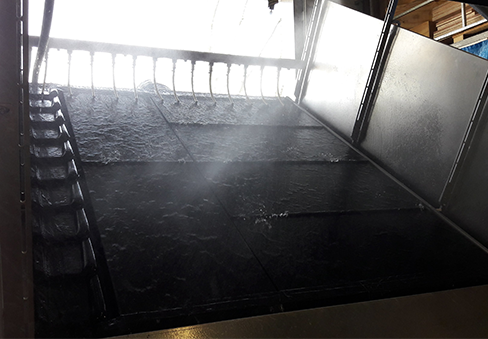

Bij deze test wordt de hoeveelheid water gemeten die door het systeem dringt, wanneer het systeem belast wordt met water en wind. Naast de wind- en waterbelasting wordt er ook een onderdruk gecreëerd, waardoor er tijdens de test sneller lekkage optreedt.
De hoeveelheid water die doordringt is van niets (klasse 1) tot veel (klasse 4) geclassificeerd. Zelfs bij het maximale drukverschil valt het systeem in klasse 2. Dit komt overeen met de waterdichtheid van de gangbare dakpannen. Voor Navitect II is daarom geen speciale onderdakfolie nodig.

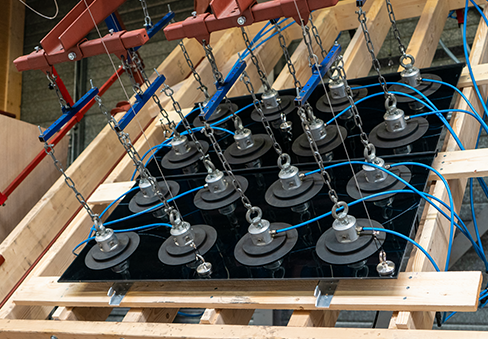

Bij deze test wordt het systeem belast tot bezwijken. Het testresultaat geeft de maximaal toelaatbare windbelasting op het systeem.
Navitect II kan in Nederland worden toegepast op daken met een dakhelling van 30° tot 65° tot maximaal 20 meter hoog. Voor uitzonderlijke situaties zoals direct aan de kust zal de toepasbaarheid per situatie beoordeeld moeten worden.

Downloads
Vind hieronder documenten met meer gedetailleerdere informatie over Navitect
Veelgestelde vragen
Onze panelenleveranciers leveren de aansluitkabels en connectoren. Daarnaast worden alle kabels vastgemaakt, zodat er geen mechanische spanningen ontstaan op de connectoren. Mocht er wel brand ontstaan dan zullen de panelen geen vlam vatten: zowel de onder- als de bovenzijde zijn voorzien van glas. Daarnaast wordt op het dak een hoogwaardig folie toegepast met een temperatuurbestendigheid tot 120 °C en een ‘zelfdovende’ folie (brandklasse B).
