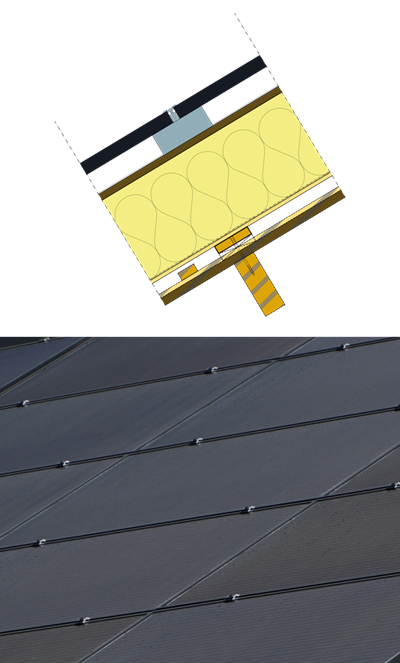

Aansluiting van PV-panelen onderling

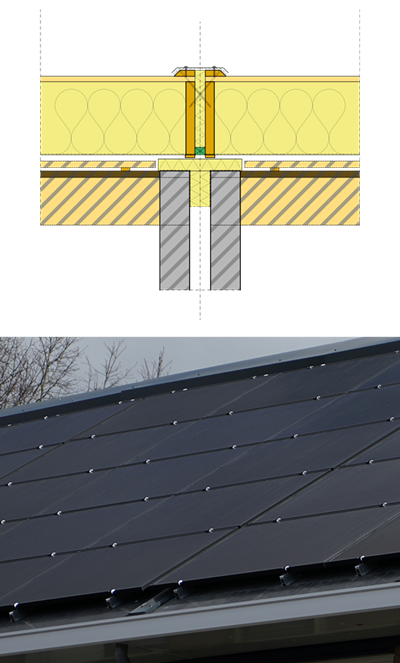

Bouwmuur aansluiting

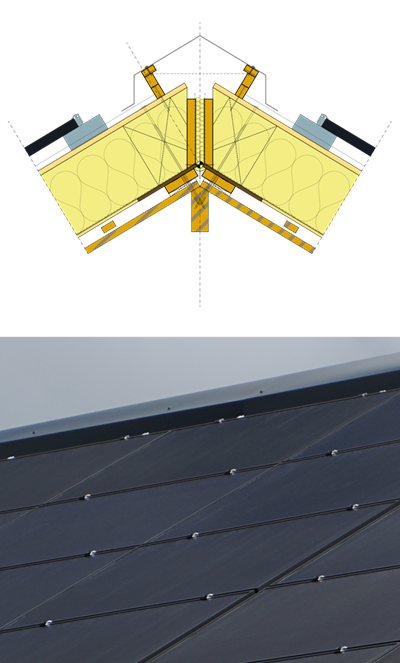

Detail van nok

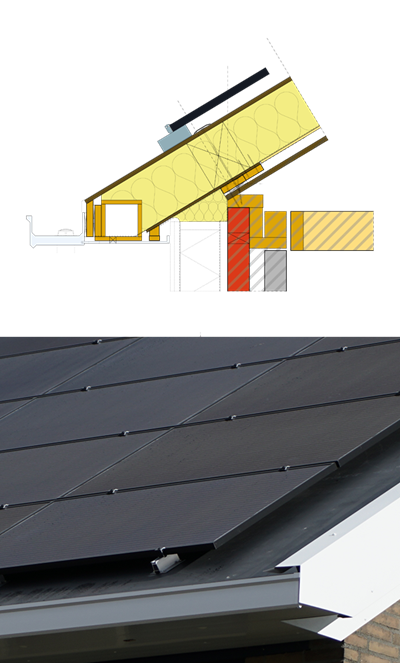

Dakgoot aansluiting
Kenmerken van de PV-oplossing Navitect IR

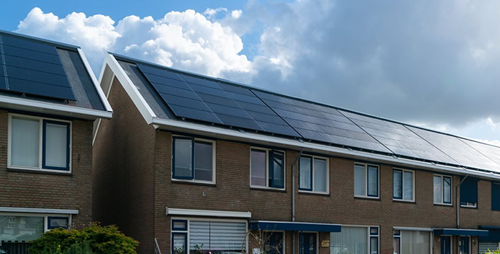

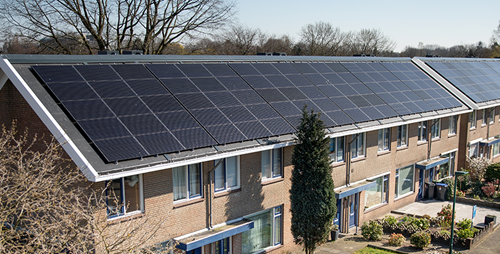

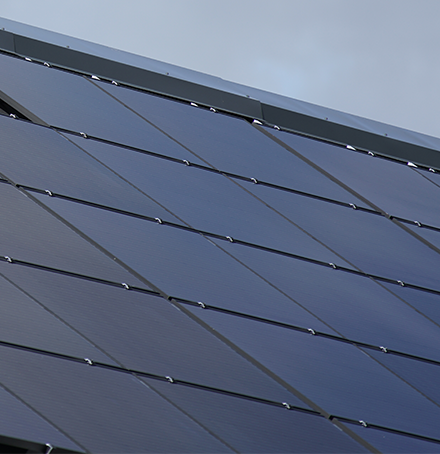

Navitect IR is het eerste energiedak van Emergo dat nog veelvuldig toegepast wordt bij renovaties.
Per woning wordt eerst de verouderde dakbedekking weggehaald waarna we direct ons goed geïsoleerde energiedak erop monteren.
1
Glas-folie panelen
Bij Navitect IR worden standaard glas-folie panelen met een aluminiumframe toegepast. Hiermee blijven de bevestigingsmiddelen in het zicht. Bij veel renovatieprojecten leveren wij geen panelen, maar wordt dit door de aannemer geleverd.
2
Onderconstructie
De onderconstructie van Navitect IR is een dakelement met 18mm spaanplaat met 1.14mm EPDM, hierop worden fabrieksmatig PV-steunen geschroefd. Doordat de EPDM de waterdichting is vervallen er geen subsidies zoals wel het geval is bij andere in-daksystemen.
3
EPDM
Doordat de EPDM de waterdichte laag is kunnen dakramen overal geplaatst worden in elke afmeting.
4
Gootdetails
Emergo heeft een EPDM goot ontwikkeld die al in de fabriek gemaakt wordt. Dit scheelt veel werk op de bouw.
5
Omvormer
Om de opgewerkte energie te kunnen gebruiken wordt een omvormer toegepast. Deze wordt meestal op zolder geplaatst of in een losse berging buiten.
6
Zetwerk
In verschillende aansluitingen wordt gebruik gemaakt van zetwerk: over de elementnaden, bouwmuren en nok. Dit zetwerk is staal met een coating.
7
Toepassing
Navitect 1 is uitermate geschikt voor renovatie waar het hele dak gevuld word met PV-panelen.
Partners & Certificering
We werken samen met diverse partners om onze producten doorgaans te optimaliseren. De kwaliteit van onze PV-oplossing komt tot uiting in de certificeringen die we behaald hebben.
Speciale gootstukken voor integratie dakraam ontwikkeld
Verschillende ontwikkeling w.o. risico’s brand bekeken
Speciale gootstukken voor integratie dakraam ontwikkeld
Testen uitgevoerd conform bouwbesluit
Speciale gootstukken voor integratie dakraam ontwikkeld
Testlocatie op Technische Universiteit van Eindhoven
Registratie voor afvalbeheer zonnepanelen (EEA)
Samenwerking voor recyclen zonnepanelen en omvormers
Kwaliteitskeurmerk voor de zonnepanelen van Ulica
Subsidie via SNN voor ontwikkelen Emergo Universeel Zonnedak
Vakbekwame gecertificeerde zon-installateur

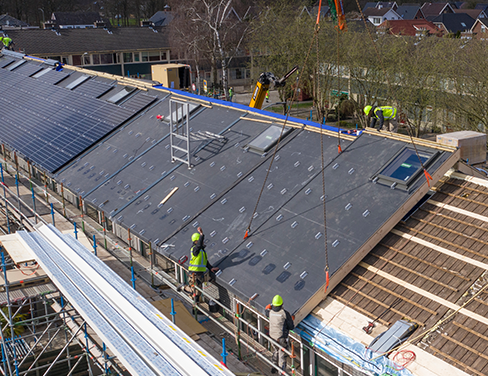

Energierenovatie woningen
De PV-oplossing Navitect IR is specifiek ontwikkeld voor de energierenovatie van bestaande woningen.
Bij veel renovaties met een Emergo dak kan het bestaande dakbeschot blijven zitten. Dit betekent dat de bewoners ook tijdens de renovatie gewoon thuis kunnen blijven.
Emergo heeft tot nu toe al meer dan 1.000 woningen mogen voorzien van de PV-oplossing Navitect IR.
Emergo ontzorgt
In de bouwfase van een woning ontstaan veel uitdagingen op de raakvlakken. Dit kunnen zowel raakvlakken zijn tussen verschillende dakbedekking of aansluitingen op het dak maar ook de raakvlakken tussen de verschillende onderaannemers op disciplines. Emergo ontzorgt van goot naar nok waardoor de uitdagingen op deze raakvlakken al in een vroeg stadium uitgedacht zijn.
