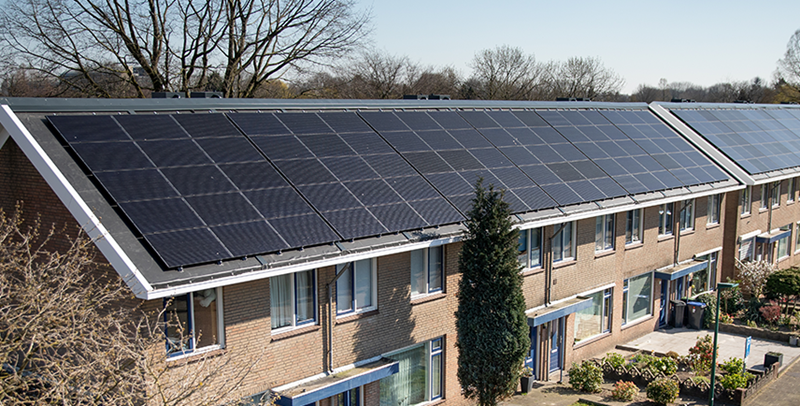

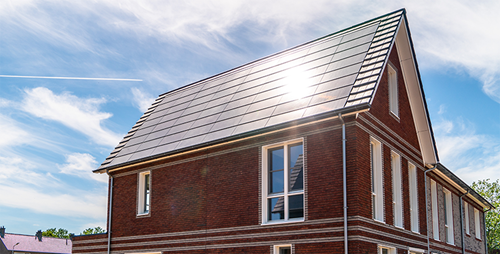

Navitect II prefab energiedak toegepast in Huizen

Fraaie integratiemogelijkheden voor dakramen in Navitect II prefab energiedak

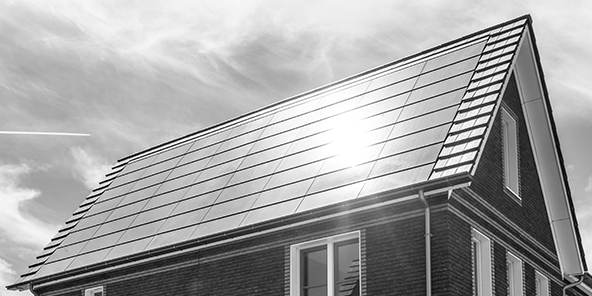

Esthetisch fraai prefab energiedak met in-dak PV-systeem

Navitect II

Glas-glas panelen vormen waterkerende laag
Esthetisch fraai dak door frameloze panelen

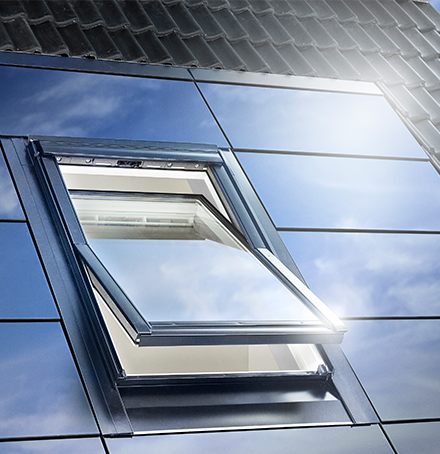

Mooie integratie van diverse typen dakramen
Snelle montage door klik-bevestigingssysteem
Elk zonnepaneel kan individueel uitgewisseld worden

Neem contact op Download 3D Model

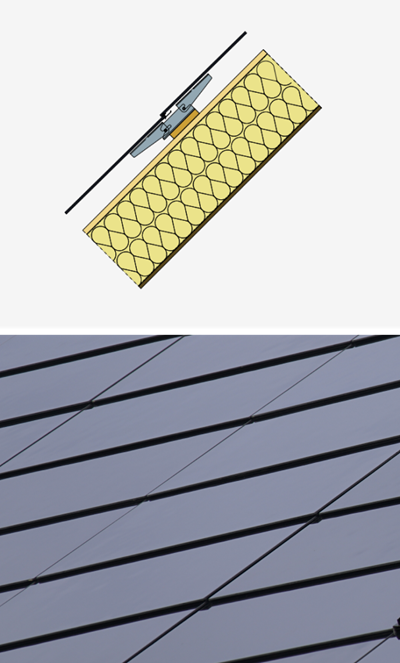

Aansluiting van PV-panelen Navitect II

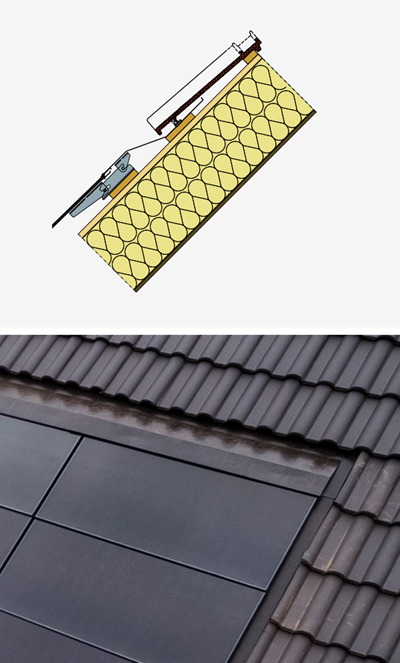

Overgang van pannen naar Navitect II

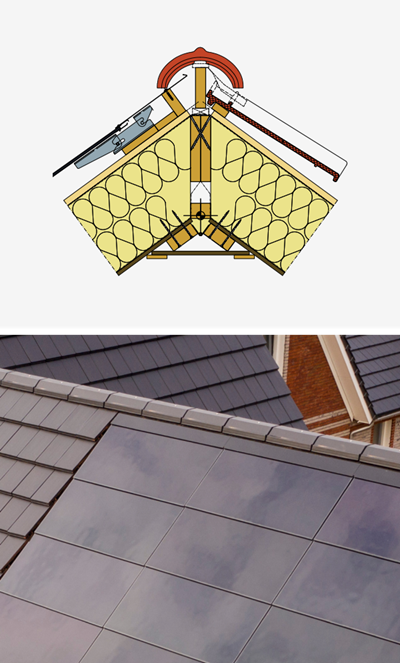

Detail van nok

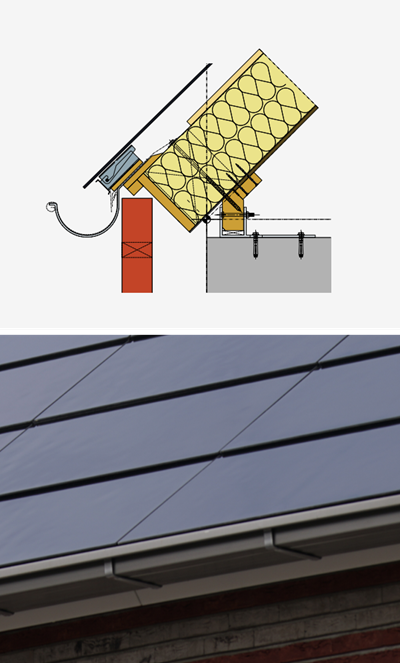

Dakgoot aansluiting

download alle details

Kenmerken van de PV-oplossing Navitect II

Navitect II is het in-daksysteem voor de seriematige woningbouw. De zonnepanelen vormen de waterkerende laag.
De onderconstructie is op dezelfde manier opgebouwd als het tradionele pannendak.
Navitect II is eenvoudig te combineren met de verschillende onderdelen die we op het
dak zien zoals dakpannen, dakramen of dakdoorvoeren.

1 Frameloos paneel

In Navitect II worden frameloze zonnepanelen toegepast die uit twee glaslagen bestaan. De panelen worden geproduceerd in onder andere Duitsland en China. De leveranciers van deze panelen worden met zorg geselecteerd.

2 Onderconstructie

Omdat de zonnepanelen de waterkerende laag vormen is er geen extra waterdichte laag meer nodig onder de Navitect II. De onderconstructie lijkt veel op die van het traditionele pannendak.

3 Dakraam

Er zijn fraaie integratiemogelijkheden voor dakramen van Fakro, Velux en Roto. De mogelijkheden per leverancier zijn verderop deze pagina te vinden onder ‘Toepassingen & Integraties’.

4 Gootdetails

Navitect II kan prima aansluiten op bijna alle type dakgoten.

5 Omvormer

Om de opgewerkte energie te kunnen gebruiken wordt een omvormer toegepast. Deze wordt meestal op zolder geplaatst.

6 Aansluiting op dakpannen

Navitect II kan zowel aan de onderzijde, bovenzijde en zijkant aansluiten op dakpannen. De technische details van de aansluitingen zijn bovenaan de pagina te vinden.

7 Zetwerk

In verschillende aansluitingen wordt gebruik gemaakt van aluminium zetwerk. Dit zetwerk is voorzien van een hoogwaardige coating.

Partners & Certificering

We werken samen met diverse partners om onze producten doorgaans te optimaliseren. De kwaliteit van onze PV-oplossing komt tot uiting in de certificeringen die we behaald hebben.

Speciale gootstukken voor integratie dakraam ontwikkeld

Verschillende ontwikkeling w.o. risico’s brand bekeken

Speciale gootstukken voor integratie dakraam ontwikkeld

Testen uitgevoerd conform bouwbesluit

Testlocatie op Technische Universiteit van Eindhoven

Registratie voor afvalbeheer zonnepanelen (EEA)

Samenwerking voor recyclen zonnepanelen en omvormers

Kwaliteitskeurmerk voor de zonnepanelen van Ulica

Subsidie via SNN voor ontwikkelen Emergo Universeel Zonnedak

Vakbekwame gecertificeerde zon-installateur

Brandveiligheid gewaarborgd

Om brand te voorkomen zijn meerdere maatregelen getroffen. Onze panelenleveranciers leveren de aansluitkabels en connectoren. Daarnaast worden alle kabels vastgemaakt, zodat er geen mechanische spanningen ontstaan op de connectoren. Mocht er wel brand ontstaan dan vatten de panelen geen vlam: zowel de onder- als bovenzijde zijn voorzien van glas. Daarnaast wordt op het dak een hoogwaardig folie toegepast met een temperatuurbestendigheid tot 120 °C en een ‘zelfdovende’ folie (brandklasse B).

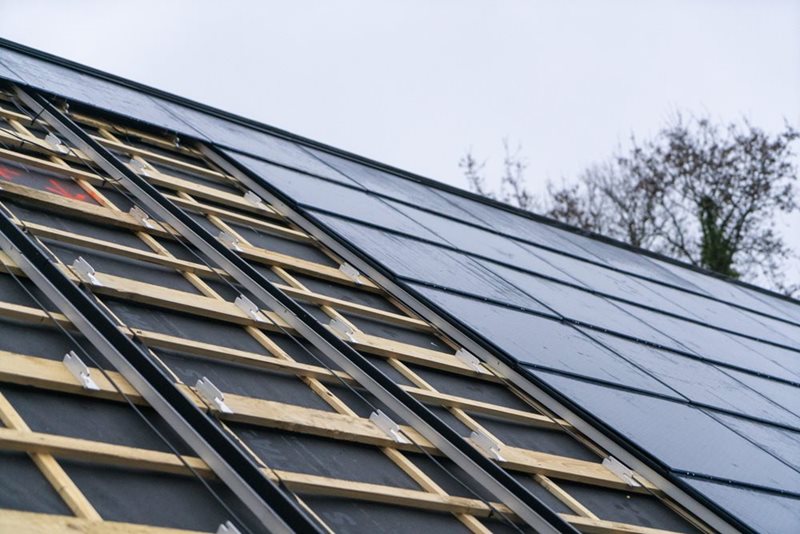

Lange vermogensgarantie en levensduur

De PV-oplossing van Emergo heeft een vermogensgarantie van 30 jaar. Het systeem wordt uitgevoerd met glas-glas zonnepanelen, die een stuk duurzamer zijn dan glas-folie panelen. Bij glas-glas panelen is zowel de boven- als de onderkant beschermd met een glasplaat. Hierdoor kunnen er geen vocht, zuurstof en andere schadelijke substanties en gassen doordringen die de cellen kunnen aantasten. Ook zal het paneel minder snel buigen wat het risico op scheuren en trekspanningen in de cellen wegneemt.

Emergo ontzorgt

In de bouwfase van een woning ontstaan veel uitdagingen op de raakvlakken. Dit kunnen zowel raakvlakken zijn tussen verschillende dakbedekking of aansluitingen op het dak maar ook de raakvlakken tussen de verschillende onderaannemers op disciplines. Emergo ontzorgt van goot naar nok waardoor de uitdagingen op deze raakvlakken al in een vroeg stadium uitgedacht zijn.
