Navitect: de PV-oplossing met een snel en slim montagesysteem

Download de brochure Bekijk het product
✔
Totaalleverancier
Ontzorgt van goot tot nok
✔
Optimale prijs-prestatie
Gezamenlijke engineering en productie
✔
Brandveilig
Maatregelen voor uitsluiten risico's
✔
Mooie integratie
Afstemming met dak

Navitect toegepast in de praktijk

Bekijk hier de fraaie integraties van het in-dak PV-systeem
1 / 6
Referenties

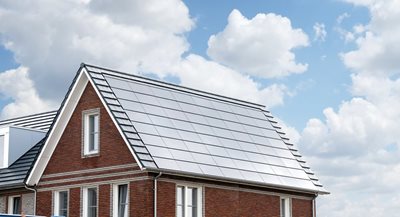

Project LUX in Huizen voorzien van in-dak PV-systeem Navitect II

“Wij zochten naar een partij die alles kon bieden. En vooral: goede mensen met de juiste mindset. Zo kwamen we uit bij Emergo."
Marco Kock, toen: Dura Vermeer B.V.
Referenties

Energiedak Navitect IR toegepast in renovatieproject BAM

Referenties

Navitect II toegepast in het karakteristieke TudorPark

Referenties

Renovatie van daken in Dongen met Navitect IR

Referenties

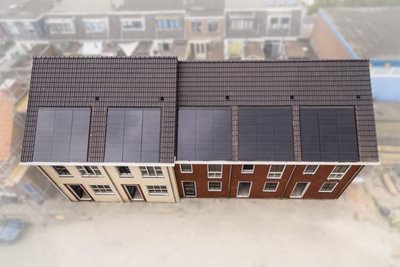

Sociale nieuwbouwwoningen voorzien van Navitect II

  • Intro
  • Referenties
  • Producten
  • Proces
  • Testresultaten
  • Publicaties
  • Partners & certificaten
  • Downloads
  • FAQ

Beproefd systeem met brandveilige glas-glas PV-panelen

Geschikt voor zowel nieuwbouw als renovatie.

  • Navitect II Nieuwbouw
  • Navitect IIR Renovatie
  • Navitect IR Renovatie
Navitect II prefab energiedak toegepast in Huizen

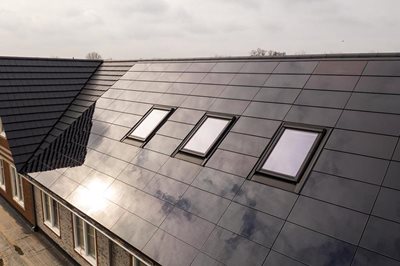

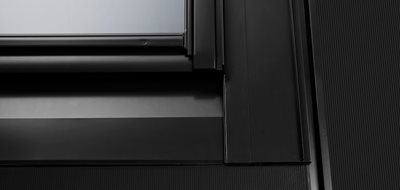

Fraaie integratiemogelijkheden voor dakramen in Navitect II prefab energiedak
Esthetisch fraai prefab energiedak met in-dak PV-systeem

Navitect II

  • Glas-glas panelen vormen waterkerende laag
  • Esthetisch fraai dak door frameloze panelen
  • Mooie integratie van diverse typen dakramen
  • Snelle montage door klik-bevestigingssysteem
  • Elk zonnepaneel kan individueel uitgewisseld worden
Meer informatie
Navitect-II-details-1-aansluiting
Aansluiting van PV-panelen Navitect II
Navitect-II-details-2-Overgang-pannen
Overgang van pannen naar Navitect II
Navitect-II-details-3-nokdetails
Detail van nok
Navitect-II-details-4-Dakgoot-aansluiting
Dakgoot aansluiting
download alle details

Navitect IIR

  • Glas-glas panelen op EPDM dakbedekking
  • Esthetisch fraai dak door frameloze panelen
  • Snelle montage door klik-bevestigingssysteem
  • Elk zonnepaneel kan individueel uitgewisseld worden
Binnenkort meer informatie
Aansluiting PV-panelen Navitect IIR
Overgang van pannen naar Navitect IIR
Detail van nok
Dakgoot aansluiting
Download binnenkort alle details

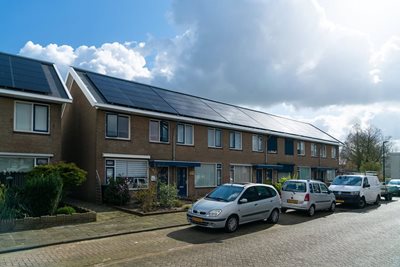

Prefab Navitect IR dak in Dongen

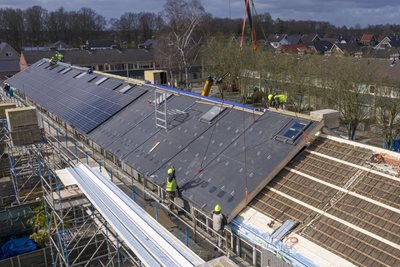

Prefab Navitect IR dak in Klazienaveen

Navitect IR

  • Specifiek ontwikkeld voor energierenovatie van bestaande woningen
  • Licht gewicht: renovatie elementen vervangen dakpannen
  • Toepassingen van glas-folie panelen
  • PV-panelen eventueel zelf toeleveren en monteren
Meer informatie
Navitect-IR-details-1-Aansluiting-PV-panelen-onderling
Aansluiting van PV-panelen onderling
Navitect-IR-details-2-Bouwmuur-aansluiting
Bouwmuur aansluiting
Navitect-IR-details-3-Nokdetail
Detail van nok
Navitect-IR-details-4-Dakgoot-detail
Dakgoot aansluiting
Download alle details

Van wens naar realisatie: Navitect in 8 stappen

Vanuit beproefde principes voor prefab daken hebben wij onze PV-oplossing Navitect ontwikkeld. Sindsdien wordt ons energiedak in toenemende mate toegepast! Maar wat gebeurt er eigenlijk zodra er voor Navitect wordt gekozen? In deze acht stappen realiseren we het energiedak Navitect.
1 / 8

Wensen in kaart brengen

Om een fraai energiedak te kunnen realiseren, kijken we samen naar de wensen van de opdrachtgever. Daarbij bepalen we aan welke energieprestaties het dak moet voldoen en wat het gewenste vermogen (Wattpiek) is. Als we dit weten, kunnen we beginnen met het basisontwerp.

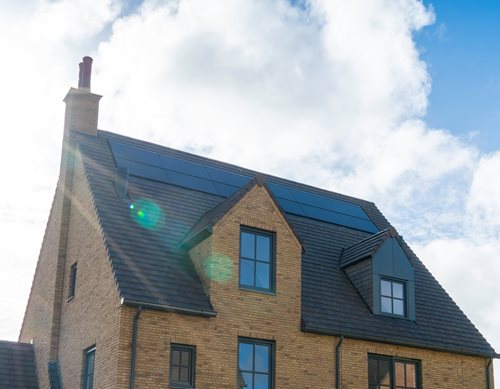

Dakvormgeving

Samen met de opdrachtgever bekijken we hoe de panelen op het dak worden gepositioneerd. Daarbij bepalen we de configuratie, de positie en de oriëntatie van de panelen. Zo werken we aan een esthetisch verantwoorde oplossing. De energiebehoefte zal mede bepalen welk type paneel wordt toegepast.

Offertetraject

Als duidelijk is hoe het energiedak gerealiseerd gaat worden, stellen we een offerte op. Hierin wordt het aantal PV-panelen, het type paneel, het aantal strings (ketens) en het type omvormer gespecificeerd. Na goedkeuring van de offerte en het door ons uitgewerkte plan, volgt er een opdrachtbevestiging die voor akkoord wordt getekend.

Engineering

Op basis van het eerder gemaakte basisontwerp wordt nu het dak inclusief de PV-oplossing op tekening gezet. Deze tekeningen worden ter controle aan de opdrachtgever verstrekt. Na akkoord op het ontwerp wordt de productie gestart.

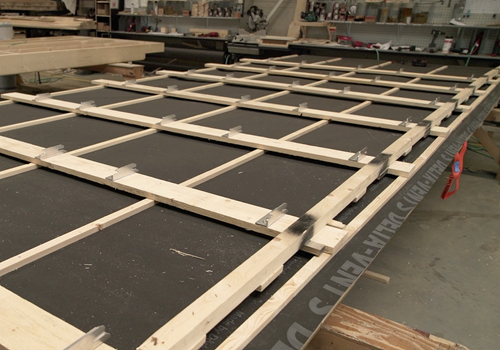

Productie

Het energiedak van Emergo is een complete oplossing van zowel het prefab dak als de PV-oplossing. Om het plaatsen van de panelen op de bouwplaats optimaal te laten verlopen, worden de dakelementen in de fabriek voorzien van het Navitect-montagesysteem. De gekozen PV-panelen worden op de robotstraat in onze fabriek voorzien van het bevestigingssysteem.

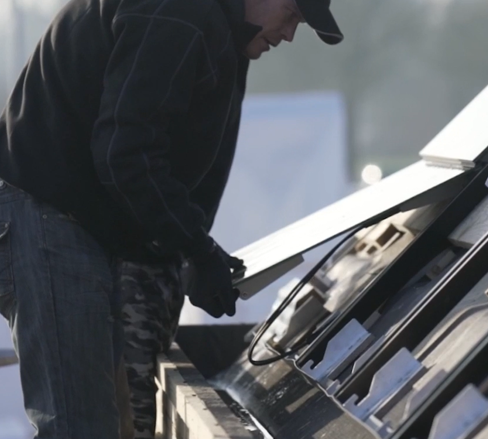

Montage

Nadat het prefab dak is geplaatst op de woning, kunnen aansluitend de PV-panelen worden gemonteerd. Hierbij werkt Emergo met QBISnl-geregistreerde monteurs.

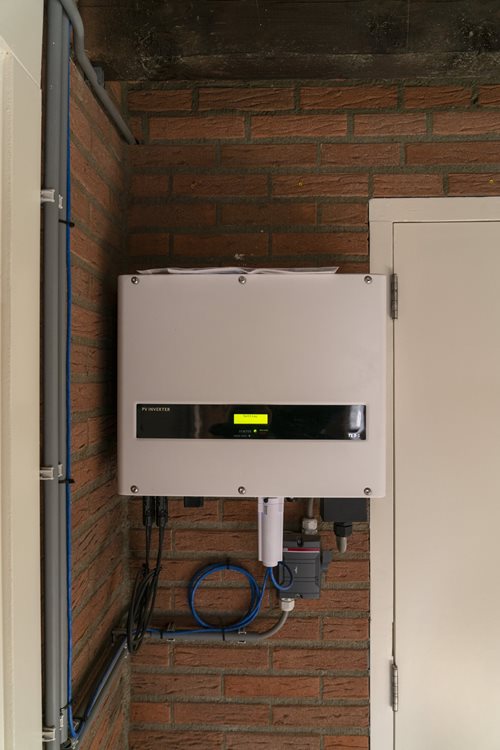

Aanbrengen omvormer en inbedrijfstelling

De omvormer wordt geplaatst en de complete PV-installatie wordt in bedrijf gesteld. Hierbij wordt een volledige opleveringscontrole uitgevoerd, waarbij het gehele systeem wordt getest conform de geldende normen.

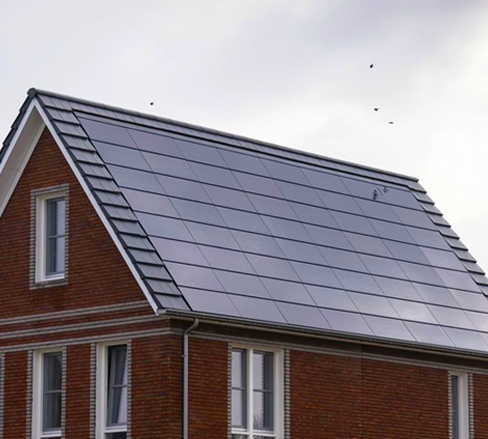

Oplevering en service

Na de inbedrijfstelling wordt het garantiecertificaat en de nodige documentatie, waaronder de handleiding, verstrekt. Beheer en service worden centraal georganiseerd.

Navitect is getoetst aan het Bouwbesluit

Het Emergo Navitect II energiedak is getoetst aan het Bouwbesluit. Daarbij zijn testen uitgevoerd conform de NEN 7250:2014. Deze norm bepaalt de prestatie-eisen en beproevingsmethoden voor bouwkundige aspecten van zonne-energiesystemen en integratie ervan in daken en gevels. KIWA BDA Testing B.V. heeft alle benodigde testen uitgevoerd: waterdichtheid, windweerstand en vliegvuurbestandheid.

  • Vliegvuurbestendigheid
  • Waterdichtheid
  • Windweerstand

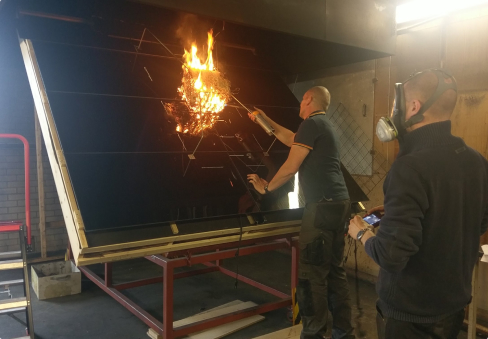

Bij deze test wordt beoordeeld of de complete dakconstructie inclusief het zonne-energiesysteem voldoende brandbestendig is. Op verschillende posities op het zonne-energiesysteem en dak wordt een brandende vuurkorf geplaatst. Dan wordt er gemeten in hoeverre de brand zich uitbreidt.

Bij Navitect II vallen alle testresultaten van de aansluitdetails binnen de norm. Aanvullende maatregelen ten behoeve van de vliegvuurbestendigheid zijn daarom niet nodig.

Vliegvuurbestendigheid

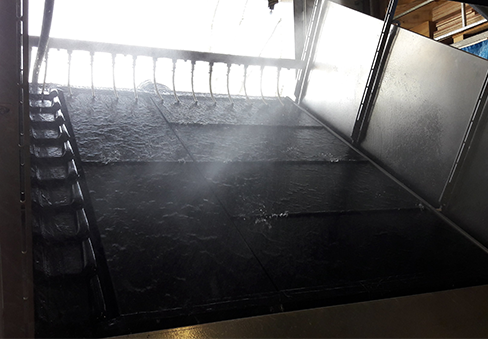

Bij deze test wordt de hoeveelheid water gemeten die door het systeem dringt, wanneer het systeem belast wordt met water en wind. Naast de wind- en waterbelasting wordt er ook een onderdruk gecreëerd, waardoor er tijdens de test sneller lekkage optreedt.

De hoeveelheid water die doordringt is van niets (klasse 1) tot veel (klasse 4) geclassificeerd. Zelfs bij het maximale drukverschil valt het systeem in klasse 2. Dit komt overeen met de waterdichtheid van de gangbare dakpannen. Voor Navitect II is daarom geen speciale onderdakfolie nodig.

Navitect II waterdichtheid

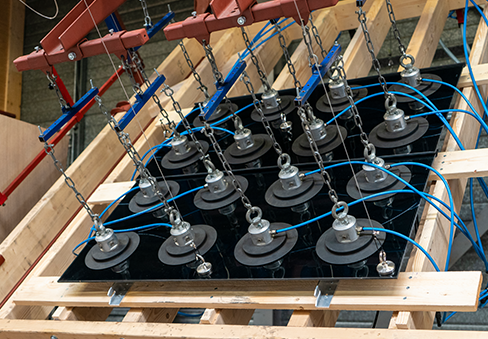

Bij deze test wordt het systeem belast tot bezwijken. Het testresultaat geeft de maximaal toelaatbare windbelasting op het systeem.

Navitect II kan in Nederland worden toegepast op daken met een dakhelling van 30° tot 65° tot maximaal 20 meter hoog. Voor uitzonderlijke situaties zoals direct aan de kust zal de toepasbaarheid per situatie beoordeeld moeten worden.

Navitect II windweerstand

Gerelateerde publicaties

Lees hier verdiepende artikelen over Navitect en externe publicaties van onze partners

Velux

"Geïntegreerde dakoplossing geeft nieuwbouwwijk energie, licht en opvallende zuiverheid"

BouwWereld

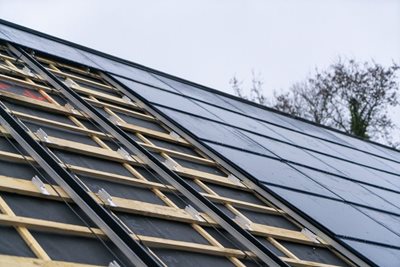

Keuzevrijheid door slim montagesysteem zonnepanelen

Solar Magazine

Emergo en VELUX Nederland introduceren dakraamoplossing voor BIPV-dak Navitect II

Linkedin
Hier krijgen we energie van!

Bij dit nieuwe concept mochten wij de dakelementen en Navitect II leveren.

Partners & Certificaten

We werken samen met diverse partners om onze producten doorgaans te optimaliseren. De kwaliteit van onze PV-oplossing komt tot uiting in de certificeringen die we behaald hebben.

Speciale gootstukken voor integratie dakraam ontwikkeld
Verschillende ontwikkeling w.o. risico’s brand bekeken
Speciale gootstukken voor integratie dakraam ontwikkeld
Testen uitgevoerd conform bouwbesluit
Testlocatie op Technische Universiteit van Eindhoven
Registratie voor afvalbeheer zonnepanelen (EEA)
Samenwerking voor recyclen zonnepanelen en omvormers
Kwaliteitskeurmerk voor de zonnepanelen
Subsidie via SNN voor ontwikkelen Emergo Universeel Zonnedak
Vakbekwame gecertificeerde zon-installateur

Downloads

Vind hieronder documenten met meer gedetailleerdere informatie over Navitect

Brochures

Navitect II Brochure

Details

Navitect IR Details Navitect II Details Navitect II Datasheet PV-panelen Perlight Navitect II Datasheet PV-panelen Ulica

Certificaten

Certificaat SNN Universeel Zonnedak

Veelgestelde vragen

Waarom verschilt de prijs per paneel tussen woningen?
De prijs van het Navitect II systeem hangt af van de keuzes die gemaakt worden door de klant. Een aantal factoren zijn: het type paneel, het aantal panelen, de benodigde omvormer voor het aantal panelen, de configuratie op het dak en de daarbij behorende gootstukken. Wanneer het aantal panelen samen een bepaald vermogen bereiken, zal er een andere omvormer gebruikt gaan worden. Dat zien we dan ook terug in de prijs. Wanneer de gekozen configuratie meer gootstukken of zetwerk vereist dan is dat ook te merken in de prijs.
Hoe is de aansluiting tussen de PV-oplossing en de dakpannen?
Navitect II kan zowel aan de onderzijde, bovenzijde en zijkant aansluiten op dakpannen. De technische details van de aansluitingen zijn bovenaan de pagina te vinden.
Moet het Navitect systeem geaard worden?

Het Navitect II systeem hoeft niet geaard te worden, maar het Navitect IR systeem wel.
De PV-panelen zijn bij beide systemen dubbel geïsoleerd: deze hoeven dus niet geaard te worden. Het verschil zit in het bevestigingssysteem.
Bij Navitect II zit het bevestigingssysteem onder de PV-panelen, waardoor de metalen delen niet aan te raken zijn. Hierdoor is er bij het Navitect II systeem geen aarding nodig.
Bij Navitect IR zit het bevestigingssysteem deels tussen de PV-panelen, waardoor de metalen delen wel aan te raken zijn. Navitect IR moet dus wel geaard worden.

Zijn dakdoorvoeren te combineren met Navitect II?
Navitect II is eenvoudig te combineren met de verschillende onderdelen die we op het dak zien zoals dakpannen, dakramen of dakdoorvoeren.
Hoe wordt Navitect gemonteerd?
Nadat het prefab dak is geplaatst op de woning, kunnen aansluitend de
PV-panelen worden gemonteerd. Hierbij werkt Emergo met QBISnlgeregistreerde monteurs. Navitect is vliegesvlug te monteren. Dit is mogelijk doordat de panelen in het gepatendeerde bevestigingsysteem op de plek geklikt worden en verder bevestiging met bijvoorbeeld schroeven niet nodig is.
Hoe wordt de afstemming met de installateur geregeld?
De afstemming met de installateur wordt door de aannemer geregeld. Emergo regelt het PV-systeem tot en met de omvormer. De omvormer wordt aangesloten op de werkschakelaar die geinstallerd is door de installateur.
Aan welke normen voldoet het PV-systeem?
Het Emergo Navitect II energiedak is getoetst aan het Bouwbesluit. Daarbij zijn testen uitgevoerd conform de NEN 7250:2014. Deze norm bepaalt de prestatie-eisen en beproevingsmethoden voor bouwkundige aspecten van zonne-energiesystemen en integratie ervan in daken en gevels. KIWA BDA Testing B.V. heeft alle benodigde testen uitgevoerd: waterdichtheid, windweerstand en vliegvuurbestandheid.
Welke dakvensters en afmetingen zijn toepasbaar in het PV-systeem?
In Navitect zijn verschillende dakvensters en afmetingen toepasbaar. Op de productpagina onder 'Toepassingen & Integraties' is een overzicht te vinden van de dakvensters die toepasbaar zijn. Hierbij wordt onderscheid gemaakt tussen Velux, Fakro en Roto.
Waar kan ik als installateur het Navitect II systeem kopen?
Het Navitect ll systeem is nog niet beschikbaar voor installateurs: we leveren op dit moment alleen het systeem op de daken welke wij zelf maken in onze fabriek. Hiermee richten we ons op de seriematige woningbouw.
