Navitect voor architecten

Ontwerpvrijheid door variatie in formaten, vermogens en legrichting van de PV-panelen

Met als resultaat: een optimaal dakontwerp waarin Navitect mooi is geïntegreerd.

Navitect II prefab energiedak toegepast in Huizen

Esthetisch fraai prefab energiedak met in-dak PV-systeem

Navitect II

Glas-glas panelen vormen waterkerende laag
Esthetisch fraai dak door frameloze panelen
Mooie integratie van diverse typen dakramen
Snelle montage door klik-bevestigingssysteem
Elk zonnepaneel kan individueel uitgewisseld worden

Meer informatie Download 3D Model

Aansluiting van PV-panelen Navitect II

Overgang van pannen naar Navitect II

Detail van nok

Dakgoot aansluiting

download alle details

Navitect IIR

Glas-glas panelen op EPDM dakbedekking
Esthetisch fraai dak door frameloze panelen
Snelle montage door klik-bevestigingssysteem
Elk zonnepaneel kan individueel uitgewisseld worden

Binnenkort meer informatie

Aansluiting PV-panelen Navitect IIR

Overgang van pannen naar Navitect IIR

Detail van nok

Dakgoot aansluiting

Download binnenkort alle details

Navitect IR

Specifiek ontwikkeld voor energierenovatie van bestaande woningen
Licht gewicht: renovatie elementen vervangen dakpannen
Toepassingen van glas-folie panelen
PV-panelen eventueel zelf toeleveren en monteren

Meer informatie

Navitect-IR-details-1-Aansluiting-PV-panelen-onderling

Aansluiting van PV-panelen onderling

Bouwmuur aansluiting

Detail van nok

Dakgoot aansluiting

Download alle details

Gerelateerde publicaties

Lees hier verdiepende artikelen over Navitect en externe publicaties van onze partners

Velux

"Geïntegreerde dakoplossing geeft nieuwbouwwijk energie, licht en opvallende zuiverheid"

BouwWereld

Keuzevrijheid door slim montagesysteem zonnepanelen

SolarMagazine

Emergo en VELUX Nederland introduceren dakraamoplossing voor BIPV-dak Navitect II

Hier krijgen we energie van!

Bij dit nieuwe concept mochten wij de dakelementen en Navitect II leveren.

Archicomm

"Hoogwaardig en esthetisch verantwoord energiedak met grote ontwerpvrijheden"

Partners & Certificering

We werken samen met diverse partners om onze producten doorgaans te optimaliseren. De kwaliteit van onze PV-oplossing komt tot uiting in de certificeringen die we behaald hebben.

Speciale gootstukken voor integratie dakraam ontwikkeld

Verschillende ontwikkeling w.o. risico’s brand bekeken

Speciale gootstukken voor integratie dakraam ontwikkeld

Testen uitgevoerd conform bouwbesluit

Testlocatie op Technische Universiteit van Eindhoven

Registratie voor afvalbeheer zonnepanelen (EEA)

Samenwerking voor recyclen zonnepanelen en omvormers

Kwaliteitskeurmerk voor de zonnepanelen

Subsidie via SNN voor ontwikkelen Emergo Universeel Zonnedak

Vakbekwame gecertificeerde zon-installateur

Navitect is getoetst aan het Bouwbesluit

Het Emergo Navitect II energiedak is getoetst aan het Bouwbesluit. Daarbij zijn testen uitgevoerd conform de NEN 7250:2014. Deze norm bepaalt de prestatie-eisen en beproevingsmethoden voor bouwkundige aspecten van zonne-energiesystemen en integratie ervan in daken en gevels. KIWA BDA Testing B.V. heeft alle benodigde testen uitgevoerd: waterdichtheid, windweerstand en vliegvuurbestandheid.

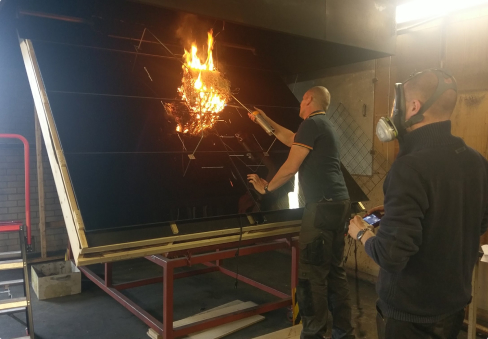

Bij deze test wordt beoordeeld of de complete dakconstructie inclusief het zonne-energiesysteem voldoende brandbestendig is. Op verschillende posities op het zonne-energiesysteem en dak wordt een brandende vuurkorf geplaatst. Dan wordt er gemeten in hoeverre de brand zich uitbreidt.

Bij Navitect II vallen alle testresultaten van de aansluitdetails binnen de norm. Aanvullende maatregelen ten behoeve van de vliegvuurbestendigheid zijn daarom niet nodig.

Emergo prefab test Navitect II op vliegvuurbestendigheid

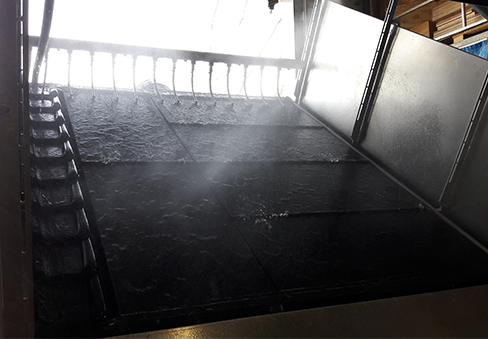

Bij deze test wordt de hoeveelheid water gemeten die door het systeem dringt, wanneer het systeem belast wordt met water en wind. Naast de wind- en waterbelasting wordt er ook een onderdruk gecreëerd, waardoor er tijdens de test sneller lekkage optreedt.

De hoeveelheid water die doordringt is van niets (klasse 1) tot veel (klasse 4) geclassificeerd. Zelfs bij het maximale drukverschil valt het systeem in klasse 2. Dit komt overeen met de waterdichtheid van de gangbare dakpannen. Voor Navitect II is daarom geen speciale onderdakfolie nodig.

Emergo Prefab test Navitect II op waterdichtheid

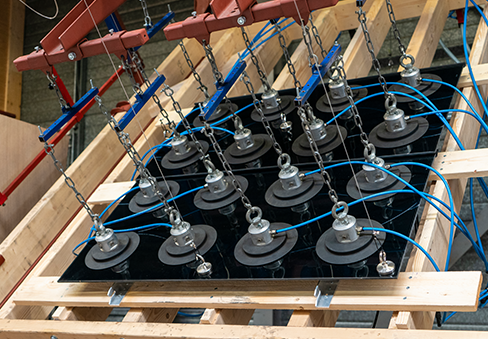

Bij deze test wordt het systeem belast tot bezwijken. Het testresultaat geeft de maximaal toelaatbare windbelasting op het systeem.

Navitect II kan in Nederland worden toegepast op daken met een dakhelling van 30° tot 65° tot maximaal 20 meter hoog. Voor uitzonderlijke situaties zoals direct aan de kust zal de toepasbaarheid per situatie beoordeeld moeten worden.

Emergo Prefab test Navitect II op windweerstand

Downloads

Binnenkort beschikbaar: het 3D-model van Navitect II

Veelgestelde vragen

Er zijn enkele voorbeelden van het ontstaan van brand onder indak PV-systemen. Waar ontstaan deze door?

Om brand te voorkomen zijn meerdere maatregelen getroffen.
Onze panelenleveranciers leveren de aansluitkabels en connectoren. Daarnaast worden alle kabels vastgemaakt, zodat er geen mechanische spanningen ontstaan op de connectoren. Mocht er wel brand ontstaan dan zullen de panelen geen vlam vatten: zowel de onder- als de bovenzijde zijn voorzien van glas. Daarnaast wordt op het dak een hoogwaardig folie toegepast met een temperatuurbestendigheid tot 120 °C en een ‘zelfdovende’ folie (brandklasse B).

Waarom verschilt de prijs per paneel tussen woningen? 

De prijs van het Navitect II systeem hangt af van de keuzes die gemaakt worden door de klant. Een aantal factoren zijn: het type paneel, het aantal panelen, de benodigde omvormer voor het aantal panelen, de configuratie op het dak en de daarbij behorende gootstukken. Wanneer het aantal panelen samen een bepaald vermogen bereiken, zal er een andere omvormer gebruikt gaan worden. Dat zien we dan ook terug in de prijs. Wanneer de gekozen configuratie meer gootstukken of zetwerk vereist dan is dat ook te merken in de prijs.

Wat is de levensduur van het PV-systeem en welke vermogensgaranties worden er gegeven?

Het Navitect II systeem heeft een productgarantie van 10 jaar. Afhankelijk van het gekozen PV-paneel varieert de vermogensgarantie tussen de 25 en de 30 jaar.

Waarom verkiest Emergo glas-glas panelen boven glas-folie panelen?

Eén van de grote voordelen van glas-glas panelen is dat er minder degradatie in de opbrengst van de panelen plaatsvindt. Op de PV-panelen van het Navitect II energiedak wordt een vermogensgarantie tot 30 jaar gegeven, waardoor je over een hele lange periode zeker bent van de opbrengst.

Welke dakvensters en afmetingen zijn toepasbaar in het PV-systeem?

In Navitect zijn verschillende dakvensters en afmetingen toepasbaar. Onder 'Toepassingen & Integraties' is een overzicht te vinden van de dakvensters die toepasbaar zijn. Hierbij wordt onderscheid gemaakt tussen Velux, Fakro en Roto.

Welke maten van PV-panelen zijn toe te passen?

De maten van PV-panelen die toe te passen zijn, worden bepaald door meerdere factoren. Dit zijn: het gevraagde vermogen, het dakoppervlak dat beschikbaar is en de fabrikant. Per project wordt er gekeken naar de klantspecifieke wensen en behoeften en hier worden de maten van de PV-panelen op afgestemd.

Is er een 3D-model beschikbaar?

Nee, nog niet. Op dit moment wordt er gewerkt aan een 3D-model. Deze is dus binnenkort beschikbaar.

Voor welke projecten is Navitect ll geschikt?

Navitect ll is uiterst geschikt voor seriematige woningbouw projecten waar veel PV-panelen toegepast worden. Mocht u een seriematig woningbouw project willen realiseren met minder PV-panelen per woning, dan kunt u samen onze accountmanager de mogelijkheden bespreken.
